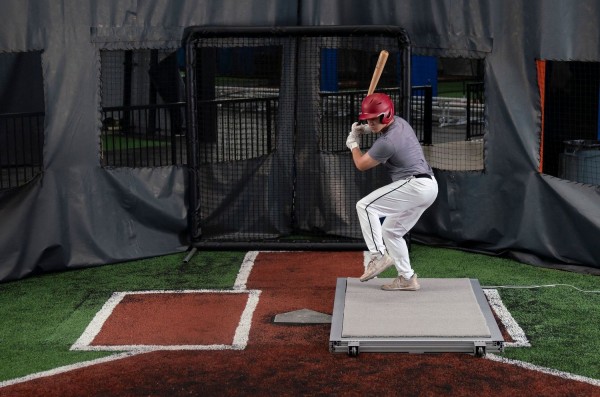

스윙 지면 반발력 측정기 ( Swing Station )

●Features​

야구 동작시 지면 반발력 측정기 과 중심이동에 대한 압력분포를 측정 하기 위한 2개의 6축 지면 반발력을 내장하여 쉽게
스윙 동작을 평가를 할 수 있도록 제작된 시스템 이다.

• - Fx / Fy / Fz / Mx / My / Mz . 6축의 Force 를 측정
• - 지면에 발생되는 힘의 변화값을 6축으로 표현
• - 스트레인 게이지 방식을 채택하여 설치 및 사용이 편리
• - 많은 논문을 통해 장비의 신뢰성 증명
• - 모든 동작분석기와 완벽 호환
• - 아나로그 / 디지털 방식의 출력 앰프를 적용하여 활용성을 높였음.



●Applications​

• 야구, 골프 등 스윙 동작 분석을 위한 장치로서 3축 지면 반발력 힘판을 설치하여 스윙시 특성연구
• 야구 선수 개인별 동작 측정, 및 스윙시 동작 측정,  트레이닝, 3차원 동작분석과 함께 사용하여 스윙의 특성 연구
• 골프 스윙에 대한 분석 연구




●Specifications​

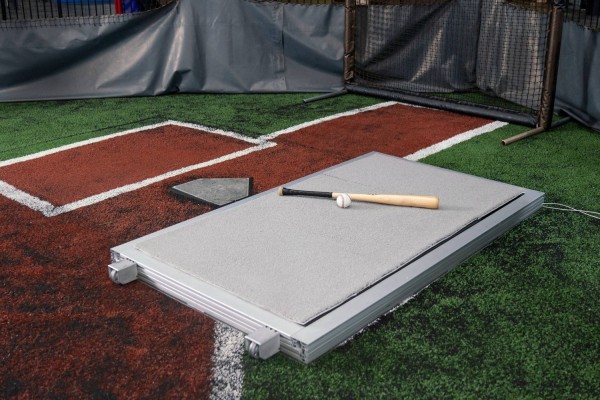

• - 힘판 크기 : 1) Plate 500 x 1000 x 80 W x L x H (mm)  2) Plate : 1300 x 1000 x 80  Special Plate
• - Max Load(N)  : Fz  10,000 / Fx,. Fy  5,000 / Mx  3,000 / My  2,000 / Mz  1,500
• -  스윙 동작 측정을 위한 손쉬운 설치와 분해가 이동이 가능한 구조
• - 힘 판 이동 구조
